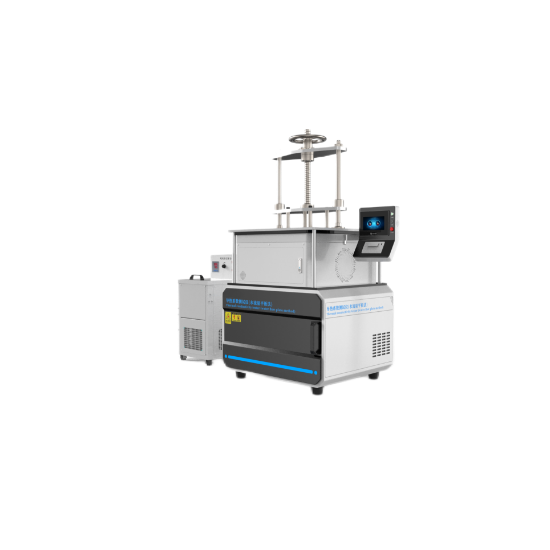

高温导热系数测试仪水流量平板法

一、设备特点

1采用工控一体机嵌入式工业电脑，数据保存、整理，查找方便快捷。

2PLC控制+Windows系统，通过AD集成模块采集数据信号，具有断电存储；过载报警停机保护；

3配有嵌入式热敏打印机，方便直接打印测试结果，同时还配备了USB口方便测试结果数据导出，设备存储不低于1000条实验结果

4采用高精度温度传感器和大大提高了仪器的测试精度和稳定性。

二、执行标准

YB/T4130-2005耐火材料导热系数试验方法水流量平板法

GB/T17911耐火陶瓷纤维制品导热系数实验方法等。

三、设备参数

控制系统：PLC+Windows系统，双系统操作；

操作界面：嵌入式10寸工业电脑，中英文切换；

WiFi连接打印机A4；

测试范围：0.01～3W/m.Ｋ
试样组数量：实现多层试样同时测试1~3层
试样组厚度：10～100mm
样品大小：≤230*230*65mm可按照客户要去定制；

加热方式：硅碳棒；

冷却方式：水浴；

温控器：0.2级精度，带50段程序仪表，S偶输入，0—5v输出；

流量计：10-220ml/min，精度±1%FS
电源：  380V，7.5KW；

潜水水泵：90W水泵，扬程：4米流量：4000L/H流量可调节；
测试精度：优于3%
测试温度：温度可达1300℃，可根据用户要求定制测试温度。
可连接计算机自动测试，实现数据处理及打印输出；

外形尺寸：长800mm宽850mm高1688mm

四、设备结构示意

该测试设备由加热炉，量热器系统，给水系统、其他测量器具等组成。

五、配置清单：

主机一台

联机接口

接口1组

电源线一根

产品合格证一张

产品使用说明书一份

产品画册一份
