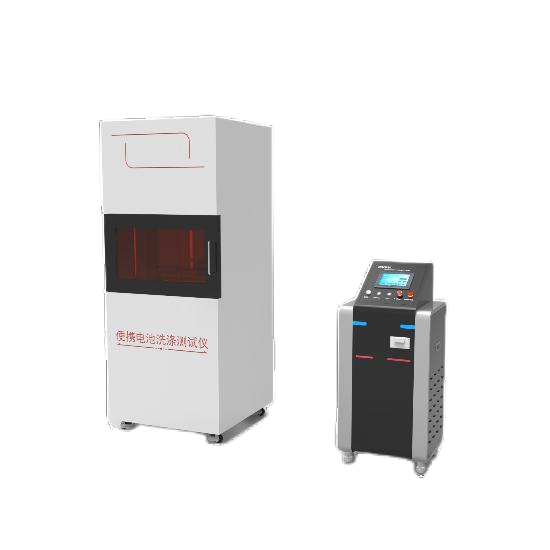

锂离子电池 电池洗涤试验机

一、满足标准：《GB31241-2014  便携式电子产品用锂离子电池和电池组安全要求》

GB／T31484－2015《电动汽车用动力蓄电池循环寿命要求及试验方法》

GB／T31485－2015《电动汽车用动力蓄电池安全要求及试验方法》

GB／T31486－2015《电动汽车用动力蓄电池电性能要求及试验方法》

GB／T31467．1－2015《电动汽车用锂离子动力蓄电池包和系统第1部分：高功率应用测试规程》

GB／T31467．2－2015《电动汽车用锂离子动力蓄电池包和系统第2部分：高能量应用测试规程》

GB／T31467．3－2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》

GB 38031-2020《电动汽车用动力蓄电池安全要求》

二、产品应用：电池洗涤试验机适用于以下电池或电池组，手持式电子产品用锂离子电池组，可能置于口袋中携带或使用的便携式电子产品用的锂离子电池组， 其他便携式电子产品用可置于口袋中携带的电池组，安装非用户更换型电池/电组的手持式电子产品等的洗涤试验。

三、设计原理及结构特点：

本机内箱为SUS#316高级不锈钢，外箱为钢板烤漆处理。

1. 洗涤夹具及转动桨材质：SUS#316 不锈钢，具有极强的耐酸碱与耐腐蚀性。 配备小电池的夹具与大电池如IPAD 使用电池夹具各一套。使用户易更换夹具，用起来更得心应手。

 2. 设备门装有安全感应开关，在测试箱门打开的情况下，设备会强制断电，无法进行运转，防止非操作人员误操作带来的损坏，同时对测试人员的人身安全进行程度的保护。

 3. 电池洗涤试验机设有设有洗涤箱，测试箱体内设有转动桨，通过伺服电机与伺服驱动器进行驱动，可控制转动转速。

 4. 洗涤桨为可升降结构，对于用户来说有两方面的优点：

1、电池洗涤液可以循环利用，不需要每次测试都加水与溶液，省去溶液配比的麻烦，

实现资源的重复利用，缩短测试时间20-30分钟 ；

2、在安装电池时，通动手动上升冼涤桨，不需要测试员弯腰在洗涤箱中进行安装，每次

测试可安装4个电池，这对于操作人员来说，是更人性化的设计，充分体现了我们“以人为本”的设计理念。

 5. 本机水箱与溶液箱分开，客户在加溶液时不需要直接将配比好的溶液加入洗涤箱，在测试过程中，由于水汽蒸发会导致洗涤箱内缺水，这时

设备可自动控制水箱向测试箱加入已配比好的溶液，充分保证了溶液的浓度。

 6. 设备温控采用智能P.I.D控制，PLC温度模块为日本欧姆龙温度模块，温度控制，误差极小。

 7. 本设备采用人机界面控制，结构设计科学严谨，操作自动化，只需要在人机界面上设定好程序即可自动运行，在洗涤测试作为强制性检测的

行业状态下，解决了人工电池洗涤的不便性和滞后性，缩短了测试时间提高了测试精度及效率，节省了资源与人工成本。

四、设备规格参数：

 1. 测试箱温度范围：常温~80℃可调，可任意设定，常用温度为45±2℃；

 2. 温度精度：±0.5℃；

 3. 温度均匀度：±2℃；

 4. 洗涤箱内桶直径：650 mm * 550 mm；

 5. 洗涤箱内桶深度：550 mm；

 6. 测试箱内箱尺寸(含洗涤箱)：700*700*1000mm W*D*H；

 7. 搅拌：将样品固定于转动装置(洗涤桨)上在溶液中转动0.5h，转速为60r/min；

 8. 转动桨材质：SUS#316不锈钢；

9. 内箱材质：SUS#316不锈钢；

10. 驱动系统 ：由华大伺服电机及伺服控制器驱动，运行精度高；

11. 脱水速度：可自动或手动移除溶液，转动装置洗涤桨转动10min,转速800r/min可显示；

12. 测试时间：0-9999H/M/S 可任意设定；

13. 控温方式：智能P.I.D控制 ；

14. 加热管功率：6KW ；

15. 加热管材质： 钛合金加热管，耐高温，耐腐蚀，使用寿命长；

16. 控制系统：台湾永宏PLC 人机界面，性能可靠，模量精度高， 设定参数后试验自动完成，简单高效；

17. 洗涤溶液：配置pH值为11.0±0.1的溶液可使用质量分数为0.004%的NaOH溶液, 洗涤溶液由客户自配；

18. 浸   泡：将样品固定在转动装置洗涤桨上，然后将样品放置在溶液中电池中心距液面高度为300mm±10mm浸泡0.5h，试验过

程中保持溶液的温度为45±2℃；

19. 外箱材质：钢板烤漆处理，夹层为耐高温保温棉，保温性能好；

20. 设备结构：试验箱体底部安装有4个万向轮和脚杯，设备可以很轻松的移动到需要摆放的地方，脚杯可以将设备固定在需要的位置；

21. 设备外尺寸：1000*1260*2200 mm (L*W*H)；

22. 使用电源：AC 380V, 50HZ, 16A (需配备独立空气开关)；

23. 整机功率：6.5KW 。

五、外部使用条件：

1.环境温度：-10～30℃

2.环境湿度：≦60%

3.使用电源条件： 三相四线制电源， 可靠接地

 六、产品主要配件清单：
