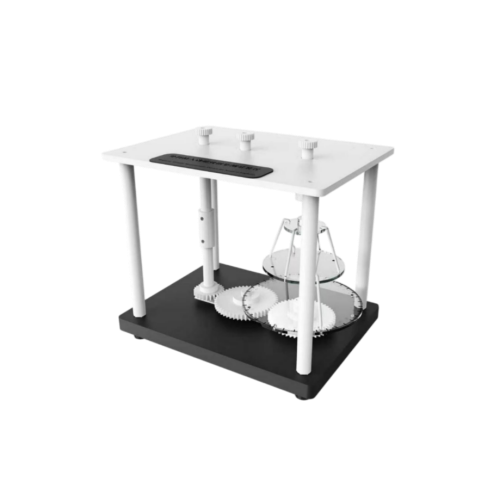

外科植入物磁致扭矩测量装置

一、 概述：

磁致扭矩测量装置于磁共振系统中的静磁场对器械产生扭矩,使器械长轴沿磁场方向排列,该扭矩可通过扭摆法测量将器械放置在悬挂于扭簧的载物盘上。试验装置位于磁共振设备的磁体中央磁场均匀处。扭矩大小取决于载物盘相对于平衡位置的偏转角。通过旋转支撑扭和载物盘的框架,可测得植入物的偏转角,从而计算出扭矩。将zui大扭矩与器械的zui恶劣重力矩进行比较,zui恶劣重力矩等于器械zui大线性尺寸和重量的乘积。

二、执行标准

YY/T0987.5-2016《外科植入物磁共振兼容性第5部分:磁致扭矩试验方法设备参数》

二、 技术参数：

扭转角度：0~180°可做其他旋转角度量程

扭矩量程：0~1.0N.m可根据客户需求更换扭簧组

外形尺寸：400*300*400mmL×W×H

重量：10kg

四、配置清单：

主机一台

产品合格证一张

产品使用说明书一份

产品画册一份
