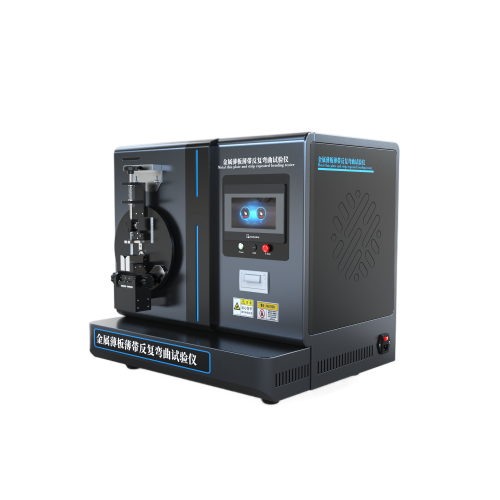

金属薄板带反复弯曲试验仪

应用领域

金属板材、带材、箔材生产厂（钢厂、铝厂、铜厂等）的质量控制。

金属制品加工行业（如汽车零部件、家电外壳、电子元器件、五金件、弹簧片等）。

材料研究机构、实验室。

设备主要组成部分与工作原理

‌固定夹具钳口：‌用于牢固夹持试样的一端。通常设计成V型圆弧型，避免试样在夹持处应力集中损伤。夹持力需可调且稳定。

‌弯曲臂弯心装置：‌这是施加弯曲应力的核心部件。

‌弯曲圆柱销弯心：‌一个半径圆柱销（半径R根据标准或材料厚度选择）。

‌往复运动机构：‌弯曲臂通常由电机驱动，通过曲柄连杆、凸轮或伺服系统实现精确的左右往复运动（或旋转摆动）。

‌弯曲角度调节装置：‌允许精确设定弯曲臂从中心位置向左右两侧摆动的最大角度（例如90°、180°等），角度需可调并精确控制。

执行标准

《GBT235-2013金属材料薄板和薄带反复弯曲试验方法》

ISO7799，ISO23718，ASTME290，JISZ2248

技术参数

控制系统：PLC；

操作界面：彩色7寸触摸屏，中英文切换；

试样长度：150-250mm；

板材厚度：0.1-2mm可以定制其他厚度；

板材宽度：20mm；

试样长度：150-250mm；

‌弯曲半径：‌通常与材料厚度相关（常用为0、0.5、1.0、1.5、2.0倍厚度等）。

‌弯曲角度：‌±90°（平面弯曲）精度±2°；

‌弯曲速度：‌通常为1次/秒（60次/分钟）。

‌主要结果：‌‌反复弯曲次数（N）‌-试样断裂前承受的完整弯曲次数。此数值越大，表示材料抵抗反复弯曲变形的能力越强，延展性越好。

‌辅助观察：‌有时需要观察记录裂纹萌生和扩展的情况。

电  源：三相，380V，50Hz；

外形尺寸：约740*628*1120mm；

主机重量：约260kg；

配置清单

主机1台；

测试软件1套；

说明书1份；

合格证1份；

保修卡1份；

签收单1份；

铭牌1块；

电源线1根；

扳手1套；

宣传册若干；
