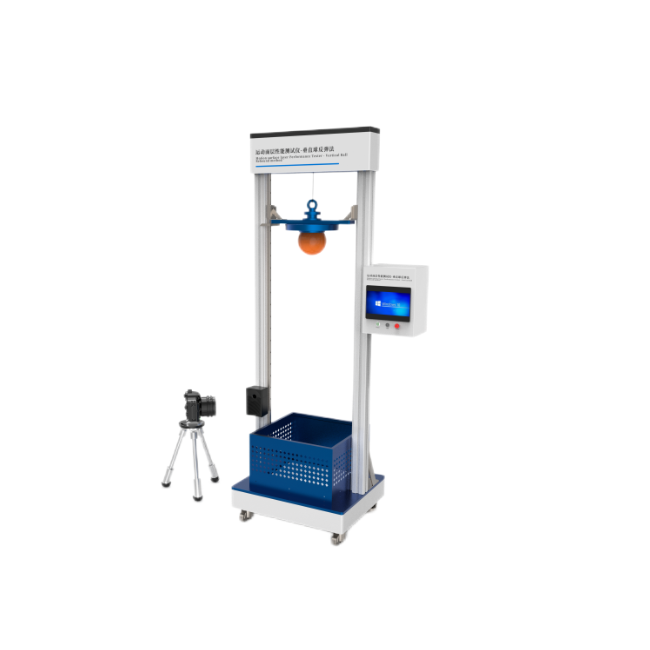

运动面层性能测试仪-垂直球反弹法

一、测试原理：

将测试用球从规定高度释放,分别自由下落到混凝土面层和运动面层上,测量测试用球在不同面层上第一次反弹的最大高度,测得垂直球反弹高度值,计算垂直球反弹率。

二、适用标准

GB/T22517.1-2024体育场地使用要求及检验方法第1部分:综合体育场馆木地板场地

TY/T2003.7-2021运动面层性能测试方法第7部分:垂直球反弹

三、技术参数：

1、操作界面：12寸一体式工控机

2、控制机系统：Windows+PLC

3、行程：0.1-2.2m精度±0.01m

4、温湿度传感器：0.1-100℃精度±0.5℃0~100%RH精度：±5%FS

5、球体压力计：0~2mpa精度±0.5%FS

6、混凝土模块：0.5mx0.5m强度等级应不低于GB50010规定的C25的要求

7、混凝土模块：应水平、固定安装,无振动,表面平整、无裂纹

8、球体下降方式：自由落体

9、视觉模块：只观记录测试用球的运行轨迹，以及球体运行高度

10、声音模块：记录测试用球第一次落地和第二次落地声音达到峰值时的时间,并自动计算和显示垂直球反弹高度。计时精度为士1ms。

11、自由导轨：两边高精度导轨，耐磨性高，无噪音；

12、高精度电机：步进电机驱动加导轨运行

13、设备自带：福马轮4只可落地和可移动，可固定

四、技术服务

1、设备的免费质保期不低于1年；
2、设备提供终身维护
3、系统软件终身免费升级；
4、卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；

5、卖方长期为买方提供备件采购和供应服务。

五、发货清单：

主机一台

电源线一根

说明书一份

保修卡一份

铭牌一张
