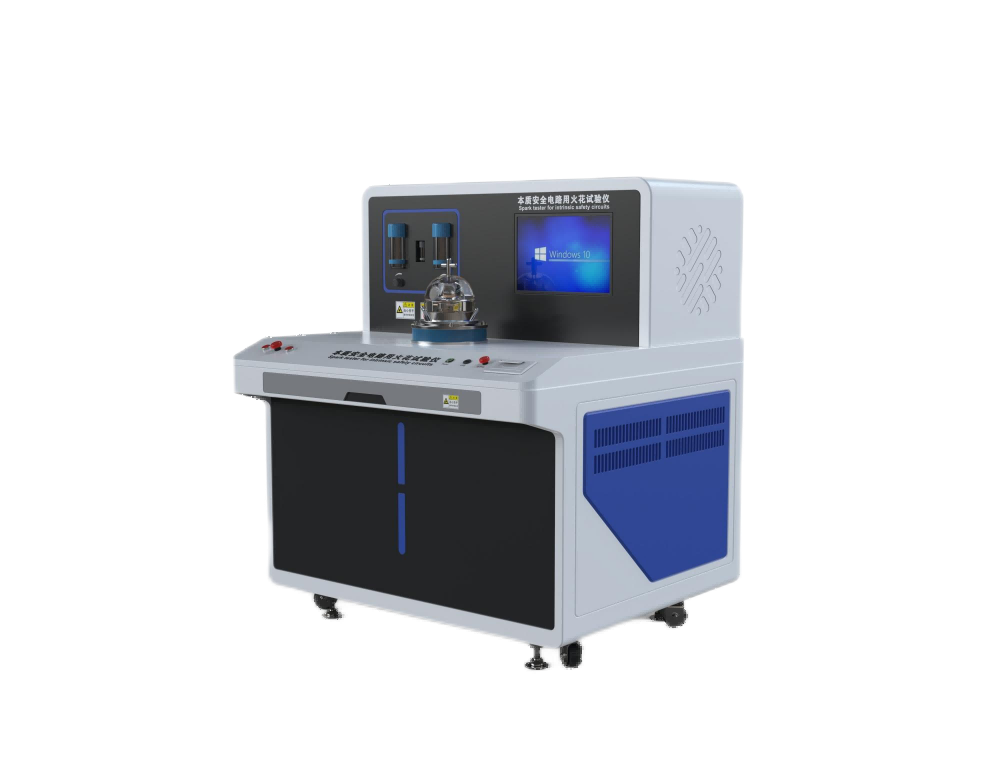

本质安全电路用火花试验仪

本质安全电路用火花试验仪

测试原理：

被试电路接入火花试验装置电极上,电极在充满爆炸性试验混合物的容器内。将电路参数调整到规定的安全系数后进行试验,并确定在电极系统的规定转数内是否点燃爆炸性试验混合物。

执行标准：

GB 3836.4-2010   《爆炸性环境第4部分:由本质安全型“i”保护的设备》

技术参数：

1爆炸容器容积:250cm³

2试验电压: 0~300 V

3试验电流: 0~10 A

4电机转速:120r/min可调

5试验转数:400转直流电路，200转时反极性，被试440转直流电路，200转时反极性，1000转交流电路

6钨丝根数:4根

7内阻:≤150mΩ1A直流电流下，≤100mΩ3A直流电流下

8自电感:≤3uH1A直流电流下，≤1uH在3A直流电流下

9自电容:≤30pF(开路状态)

10配气时间:<120秒:

11配气精度:±0.5%重复精度:±0.2% FS

12工作压差范围:0.1~0.3MPa

13耐压:1Mpa

14外形安装尺寸:长1240mm宽550mmX高1600mm

15电压: AC220V  50HZ  2.2KW

16控制系统：PLC+windows

17操作界面：15寸工控一体机

基本配置：

主机  一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌 一个
