普通款非血管内导管导丝滑动性能测试仪(亲水涂层摩擦力测试仪) 导尿管滑动性能测试仪,胃管滑动性能测试仪
文章来源:赛锐特   发布日期:2024-10-22   浏览次数: 15

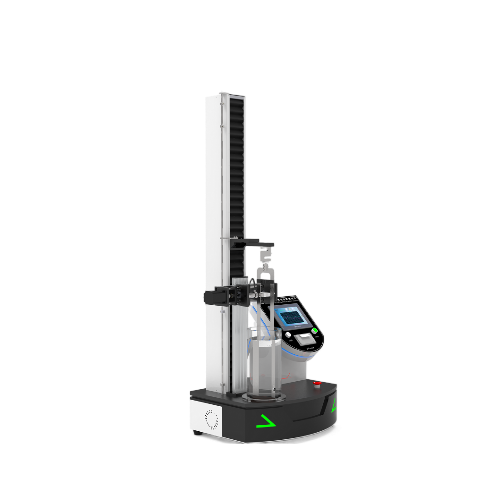

Z098普通款非血管内导管导丝滑动性能测试仪(亲水涂层摩擦力测试仪)

导尿管滑动性能测试仪,胃管滑动性能测试仪



非血管内导管导丝滑动性能测试仪是一种用于精确评估医疗器械(如导尿管、气管插管、球囊导管、导丝等)在非血管环境中滑动性能的专业设备。

一、结构与工作原理

A‌核心组件‌

1,‌支撑装置‌:可调节高度与角度,固定导管并模拟人体内环境稳定性‌。

2,‌测试台‌:提供导管放置平台,支持角度调节以模拟不同体内路径(如气管插管)‌。

3,‌移动装置‌:精确控制导管的滑动速度(0.05–500 mm/min)和距离,模拟临床操作‌。

4,‌测量装置‌:通过高精度传感器实时监测摩擦力,计算摩擦系数(关键性能指标)‌。

5,‌夹持装置‌:采用邵尔硬度55–60的硅橡胶片及聚氨酯手术膜,施加法向夹持力(标准2N–5N)‌。



B‌工作流程‌
导管经水浴浸泡(模拟体内湿润环境)后,由夹持装置固定;移动装置牵引导管滑动,传感器同步采集摩擦力数据,系统自动生成力-位移曲线及摩擦系数报告‌。



C满足标准

完全符合YY/T 1536-2017,YY/T 1898-2024,TCSBME021-2020标准中相关条款设计制造



二、技术参数与标准

项目

参数范围/规格

标准依据及其他说明

精度


试验力

0–20N(标配),可选5N/30N/50N‌

YY/T 1536-2017‌

±0.05%FS


滑动速度

0.05–500 mm/min(连续可调)‌

T CAMDI 021‌9

/


温度控制

37±2℃恒温水浴(模拟人体温度)‌

YY/T 1898-2024,水浴控制系统外置设备里面‌



数据输出

最大值/最小值/平均值、标准方差‌



控制系统

PLC系统

触摸屏



操作界面

彩色7寸触摸屏,中英文切换

本设计内置微型打印机,数据实时曲线分析



夹持力

0–20N(标配),可选5N/30N/50N

加持距离:0-200MM可任意设置

±0.05%FS


导管夹片规格

导管夹片由邵尔(A )硬度为 5 5或者60的硅橡胶片和聚氨酯手术膜制成,厚度为(2.0±0.1)mm,宽度为 (10 ± 0.3)mm和15*25*5MM为标配(可选择其他规格)




拉伸空间

约750mm




水槽

亚克力制造,外置方式,有排水口

外置设备里面



外形尺寸

830*480*1620(mm)




净重

49kg




三、核心应用价值

‌产品研发‌:优化导管涂层材料与结构设计,降低摩擦系数(如摩擦系数<0.15的导丝可提升手术成功率)‌。

‌质量控制‌:确保批量产品滑动性能一致,避免临床操作阻力过大导致患者不适或插管失败‌。

‌竞品分析‌:横向对比不同品牌导管的滑动性能,为采购提供依据‌。

四、特点

支持‌双向试验模式‌(进程/返程摩擦测试)及‌往复摩擦试验‌‌。

彩色触控屏,数据实时曲线分析‌。

自动过载保护与紧急制动,保障操作安全‌。

五、测试流程简述

导管浸泡于37℃水中至指定时间;

夹持装置施加法向力(推荐2N–5N),避免导管形变;

以设定速度(如200mm/min)牵引导管,记录滑动摩擦力;

重复测试≥10次,系统输出统计结果‌。

此设备通过精准模拟临床环境,显著提升医疗器械的安全性与可靠性‌。
