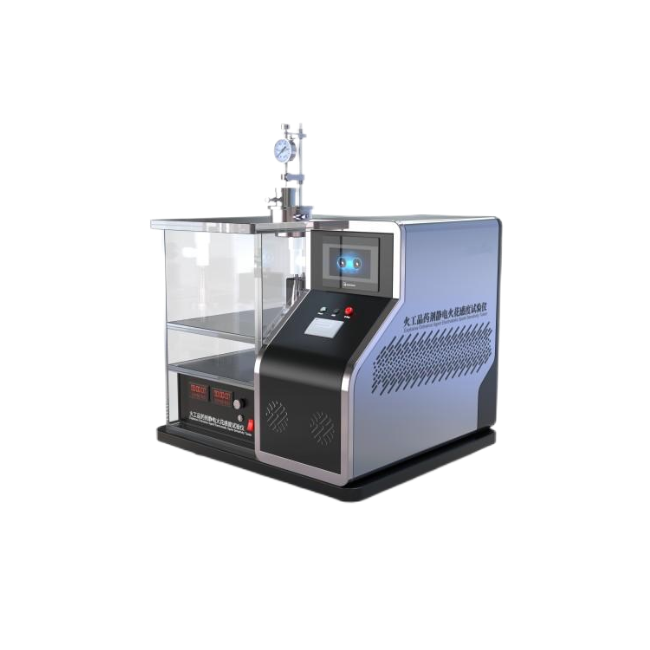

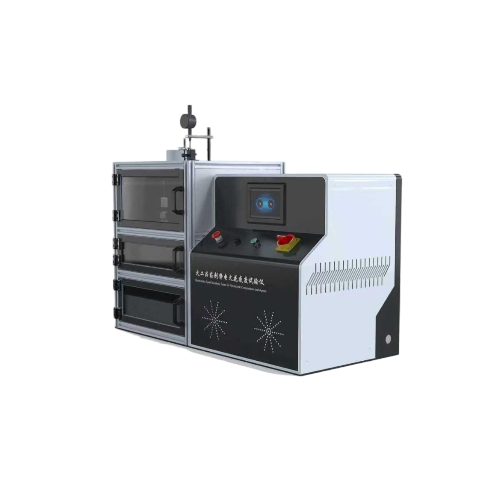

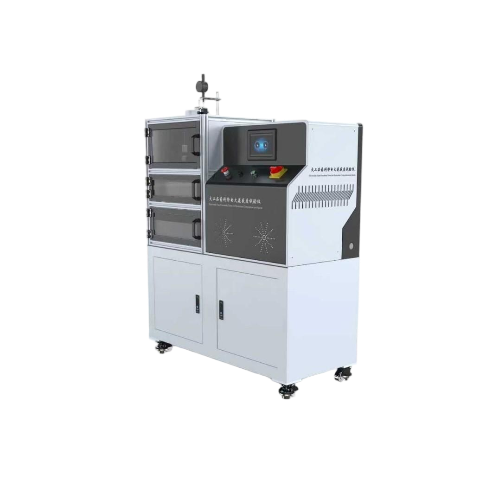

火工品药剂静电火花感度试验仪

仪器介绍

实验原理

静电火花对药剂的起爆或引燃作用，可以等效地看成是一个充电到一定电压的电容器，通过一定的电阻对置于一定形状电极间的被测药剂放电，观察其发火情况，用被测药剂50%发火能量或电压的均值作为被测药剂的静电火花感度值。

符合标准：

GJB5891.27-2006《火工品药剂试验方法第27部分：静电火花感度试验》

仪器参数

技术参数：

控制方式：PLC

操作方式：7寸彩色触摸屏

直流高压电源：200V~50KV

高压真空继电器开关：最要耐压50KV

静电电压表：量程0~30KV

高压电容：电容500PF,标配10000PF

串联放电电阻：5000Ω/50KV

发货装置：

1）上下电极同轴度≤φ0.5mm

2）电极间隙调整范围大于4mm

3）调节间隙在0.2mm，误差为±0.015mm

击针：2套

击柱：φ10*10mm材料T10ARa=0.2μm冷油淬火HRC60~65

击柱套：外径φ40*16mm内孔φ10*16材料T10ARa=0.2μm冷油淬火HRC60~65

底座：外径φ50*25mm击柱套安装孔：φ40*10mm材料T10ARa=0.2μm冷油淬火HRC60~65；

定量勺：20毫克和30毫克,数量各1件

绝缘棒：用途释放电路中的多余静电Ø25mm;

压头9克一个13克一个；

圆形底座加绝缘套一套；

护胸板：500*450*2mm不锈钢材料，表面涂静电材料；

观察口：防爆玻璃厚度19mm；

夹具撤卸扳手2板（上下电极）；

选配恒温水浴烘箱：0~99℃温控精度：±1℃

标配天平：量程200g精度：0.001g

标配百分表：分度0.01mm,0-25.7mm

电源：AC220V 50HZ 1.5KW

规格：长1130*宽500*高1500mm

基本配置：

主机一台

电源线一根

说明书一本

合格证一个

保修卡一个

铭牌一个

扳手一套
